Triclamp-Kupplungen sind Schnellkupplungen, die in Arbeitsumgebungen eingesetzt werden, die ein hohes Mass an Hygiene erfordern. In Bereichen wie Lebensmittel, Getränke, Chemie und Pharma.
Der Übergang von der Flanschseite zur Schlauchseite erfolgt durch ein konisches Profil.
Die Flanschseite wird zum Anschluss an einen anderen Flansch mit den gleichen Abmessungen und dem gleichen Standard verwendet. Die Triclamp-Dichtung wird an einem der Flansche angebracht. Das Ganze wird mit der Hochleistungsklemme geschlossen.
Achtung:
Wenn die Hochleistungsklemme zu fest geschlossen wird, ändert sich die mechanische Struktur der Flanschdichtung. Verwenden Sie immer das empfohlene Drehmoment von 5 NM
Betriebsdruck:
ND 10 bis ND 50: max 16 bar, ND 65 bis ND 100: max 10 bar
Vakuum:
Alle Grössen sind vakuumbeständig
Betriebstemperatur:
-30°C bis 300°C
Schlauch, Kupplung und Dichtung müssen auf die erwarteten Betriebstemperaturen abgestimmt sein.
Material:
Edelstahl AISI 316Ti/ 1.4571
Norm:
DIN 32676 (andere Normen INCH, ISO 1127 oder IMPERIAL auf Anfrage erhältlich).
EN 10204- Type 3.1 Zertifikat auf Anfrage erhältlich.
Hinweis:
Die Armaturen verschiedener Normen sollten nicht untereinander gemischt werden.
Der Übergang ist zwischen Tri-Clamp-Kupplungen mit gleicher Flanschgrösse und gleichem Standard und dem gleichen Flansch- Innendurchmesser und unterschiedlichem Schlauch-Innendurchmesser möglich.

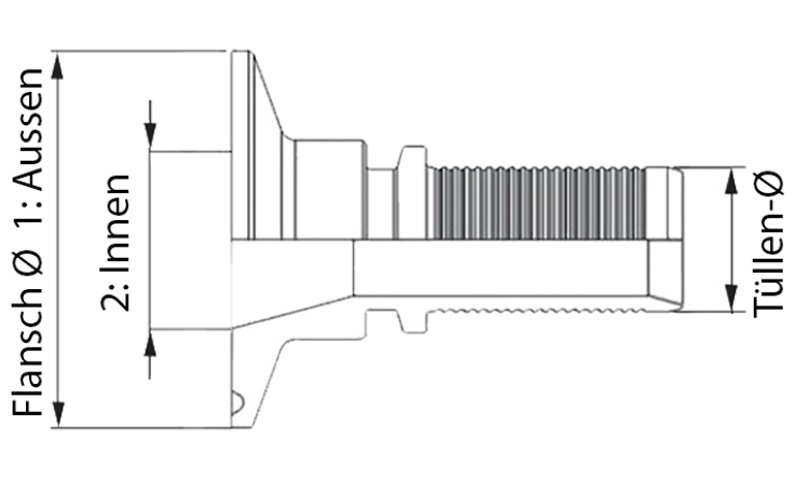

Bildlegende:
1. Leicht gerillte Schlauchtülle zur Montage mit Klemmschalen EN 14420-3 RK oder Presshülsen.
2. Durch den hygienischen Übergang wird das Bakterienwachstum verhindert.
