    Généralités sur les tuyaux en caoutchouc


    D’un point de vue pratique, les tuyaux constituent des conduites fl exibles. Ils doivent transporter et résister à un éventail de liquides, de gaz ainsi que de produits solides liquéfi és ou sous forme de poudre ou de granulés. Contrairement aux conduites fi xes, les tuyaux présentent des avantages tels que la fl exibilité, l’absorption des vibrations et l’atténuation du bruit ainsi que la possibilité de refouler des liquides corrosifs.


    Structure

    Comme dans tous les domaines spéciaux, les tuyaux ont également leurs termes spécifi ques:

    Âme: L’âme est la couche intérieure du tuyau qui entre en contact avec le fl uide transporté. La qualité du caoutchouc est choisie de façon à ce qu’il résiste aux impacts mécaniques, thermiques ou chimiques.

    Renforts: Situés entre l’âme et la chape, ils donnent au tuyau la solidité mécanique nécessaire contre l’action de la pression ou la sous-pression du fluide.

    Chape: La chape sert de bouclier extérieur au tuyau et protège les renforts des infl uences extérieures (abrasion, sollicitation mécanique, température, agents chimiques, huiles, graisse etc.).

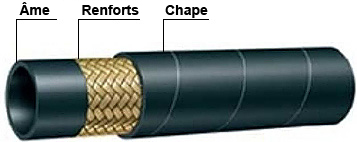

    Schlauchbild Seele Einlagen Decke




    Matériaux de renfort


    Les matériaux de renfort sont décisifs pour la stabilité de pression du tuyau – il est de ce fait important d’utiliser un produit de qualité d’un marque de renom. Le choix des matériaux de renfort dépend du niveau de pression à exercer.

    Propriétés des matériaux de renfort

    Coton: Augmentation de la résistance lors d’humidité, bonne adhérence au caoutchouc, se décompose sous l’infl uence de l’humidité

    Cellulose: Haute résistance à sec

    Rayon: Haute résistance à sec et stabilité de forme

    Nylon: Haute résistance à la déchirure et élasticite perte minime de fermeté sous l’infl uence d’humidité et à des températures jusqu’à + 160°C

    Polyester: Haute résistance à la déchirure et élasticité, perte minime de fermeté sous l’infl uence d’humidité et à des températures jusqu’à + 180°C

    Fil d’acier et corde: Très grande résistance, stabilité de forme. Résistant à la corrosion par couche en laiton



    Ames et chapes

    Consultez la rubrique sur la description de quelques caoutchoucs et matières synthétiques.



    Armatures

    La durabilité des tuyaux et de leur bon fonctionnement est en grande partie due au choix et au montage de la bonne armature. Le diamètre extérieur des douilles ne doit pas être trop grand afi n de ne pas endommager les renforts par un évasement inadapté des extrémités du tuyau lors de l’assemblage. Les tuyaux spiralés méritent une attention particulière : lors de l’évasement du manchon, l’extrémité de la douille doit être enfoncée jusqu’en dessous des deux derniers fi lets de la spirale.



    Pression de service

    Les pressions de service indiquées dans le catalogue correspondent aux pratiques usuelles et aux normes internationales recommandées. La réserve de sécurité comprise lors de la défi nition de la pression de service dépend de la disposition et du danger au moment de l’utilisation du tuyau.



    Pression d’essai

    Le tuyau et les éléments intégrés doivent être parfaitement étanches lors de cette pression. Le tuyau ne doit pas se déformer.


    Pression d’éclatement

    Pression qui cause la destruction du tuyau.



    Contrôle et entretien

    Les tuyaux doivent être contrôlés avant la mise en service ainsi qu’à des intervalles réguliers.

    Le tuyau et l’armature doivent notamment faire l’objet d’une inspection par rapport aux / à la:- impuretés, surtout au niveau de l’armature
    - dommages mécaniques
    - écrasements, pliures, torsions
    - friabilité / fragilisation dues au vieillissement ou à des infl uences chimiques
    - joints manquants au niveau de l’armature
    - bonne tenue des brides, colliers de serrage ou scellements


    Stockage des produits en caoutchouc

    Tous les produits en caoutchouc devraient, dans la mesure du possible, être stockés dans des endroits sombres, secs et sans courant d’air. Les températures élevées ou inférieures à 0 doivent être évitées. Si la pièce est chauff ée, les marchandises doivent êtres placées à au minimum 1 mètre du chauff age, lequel doit être blindé. Les solvants, carburants, lubrifi ants, acides etc. ne doivent être stockés au même endroit. Les tuyaux d’une épaisseur fi ne ne doivent pas êtres stockés les uns sur les autres (risque de déformation). De manière générale, il est recommandé de stocker les tuyaux disposés en grands cercles.



    Nettoyage des produits en caoutchouc

    Les produits en caoutchouc devraient idéalement être nettoyée avec un chiff on propre et de l’eau chaude ou une solution de soude à 1,5%. On peut également utiliser de la benzine, mais en petite quantité afi n qu’elle s’évapore rapidement. Les endroits concernés doivent être ensuite lavés avec de la glycérine. Le benzène ne doit être utilisé en aucun cas.
